METHODEN DER INFORMATIONS­­­GEWINNUNG FüR DIE PLANUNG (MESSUNGEN, WINDKANAL, NUMERISCHE MODELLIERUNG)

 4.2.3 Standorte von Windkanälen

Windkanäle, in denen stadtklimatologische Untersuchungen durchgeführt werden, gibt es bei verschiedenen Institutionen:

Standort  Typ Geschwindigkeits-
bereich
 Abmessungen
D-38106
Technische Universität Braunschweig Institut für Stahlbau
Beethovenstraße 51
(sekretariat@is.tu-braunschweig.de)
Grenzschicht 0 - 25 m/s

1,40 m x 1,25 m x 1,25 m

D-30167
Universität Hannover Institut für Mechanik Appelstraße 11


D-44801
Ruhr-Universität Bochum Arbeitsgruppe Aero- dynamik u. Strömungs- mechanik im Baumwesen
(aib@ruhr-uni-bochum.de)

Grenzschicht 0 - 30 m/s 1,70 m x 1,70 m x1,60 m
D-52146
Ruscheweyth Consult GmbH Würselen Schumanstraße 29
(info@ruscheweyh.de)
Grenzschicht   1,00 m x 1,60 m
D-52074
RWTH Aachen Institut für Stahlbau
Seffenter Weg 200
Grenzschicht 0 - 35 m/s

2,50 m x 1,70 m x 2,50 m

D-62074
Institut für Industrieaerodynamik Aachen
Welkenrather Str. 120
Grenzschicht 23 m/s 2,70 m x 1,50 m x 2,50 m
D-75217
Wacker Ingenieure Birkenfeld
Grenzschicht   1,85 m x 2,50 m
D-76128
Karlsruher Institut für Technologie KIT, Institut für Hydromechanik, Labor für Gebäude- und Umweltaerodynamik
Kaiserstr. 12

Grenzschicht

Grenzschicht

Göttinger Bauart

0 - 20 m/s

0 - 45 m/s

0 - 25 m/s
2,00 m x 1,00 m

1,50 m x 1,50 m

1,05 m x 0,72 m
A-1040
TU Wien Institut für Strömungsmechanik und Wärmeübertragung
(helmut.sockel@tuwien.ac.at)

D-70569
Universität Stuttgart Institut für Aero- und Gasdynamik
Pfaffenwaldring 21

Laminarwindkanal

Modellwindkanal

Böenwindkanal

Re = 500 000 bis 5 x 106
Re = 30 000 bis 400 000
0-17 m/s

D-67374
Ingenieurbüro Theurer - Hanhofen Dr. Wolfgang Theurer
An den Gewerbewiesen 16
Grenzschicht   2,00 m x 1,40 m
D-20146
University of Hamburg - Meteorological Institute EWTL Environmental Wind Tunnel Laboratory
Bundesstrasse 55

frank.harms@zmaw.de

Grenzschicht

0 - 10 m/s

1,50 m x 1,00 m x 4,00 m


Tabelle 4/3: Standorte von Windkanälen

Da sich die aufgelisteten Windkanäle in ihrer Größe sowie der Art der Luftführung, den einstellbaren Windgeschwindigkeiten, der Art der Grenzschichterzeugung, den Rauigkeitsparametern, der Messtechnik aber auch in den typischen Anwendungsbereichen stark unterscheiden, wird empfohlen, bei der Vergabe von Windkanaluntersuchungen Sachverständige einzuschalten. Die Tabelle erhebt keinen Anspruch auf Vollständigkeit.

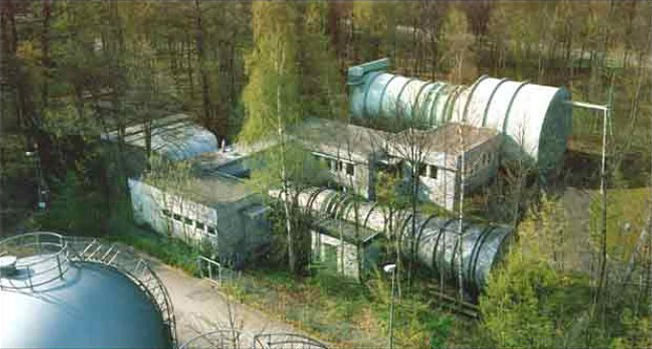

Abb. 4/13a: Windkanäle der Universität Stuttgart, Institut für Aero- und Gasdynamik

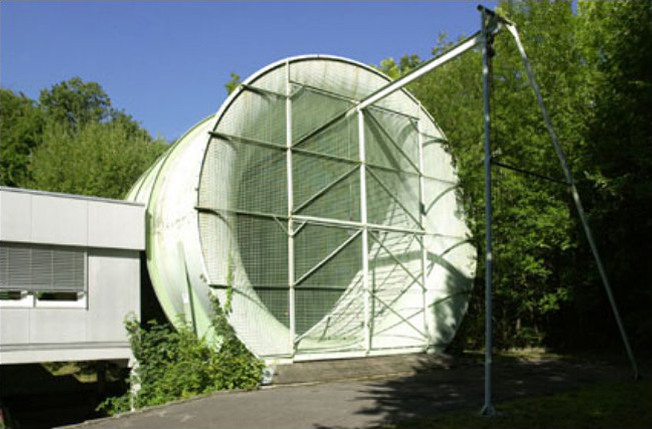

Abb. 4/13b: Boeenwindkanal, Universität Stuttgart, Institut für Aero- und Gasdynamik

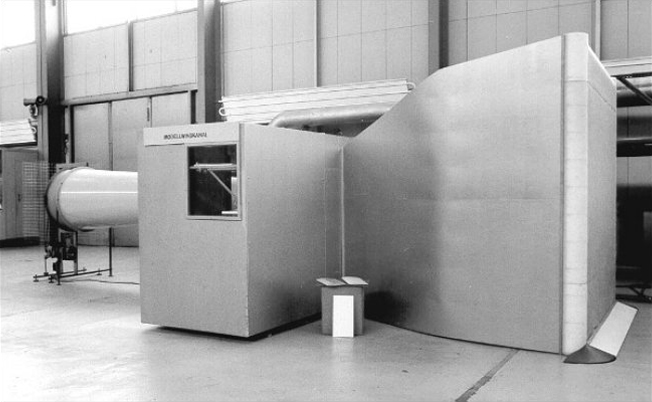

Abb. 4/13c: Modellwindkanal, Universität Stuttgart, Institut für Aero- und Gasdynamik

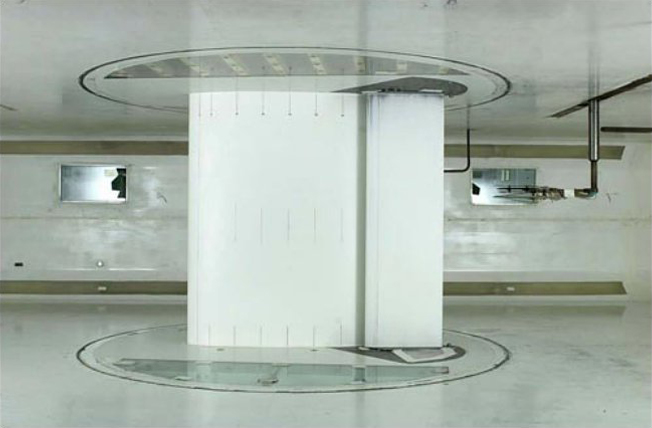

Abb. 4/13d: Laminarwindkanal, Universität Stuttgart, Institut für Aero- und Gasdynamik
