METHODEN DER INFORMATIONS&SHY;GEWINNUNG FüR DIE PLANUNG (MESSUNGEN, WINDKANAL, NUMERISCHE MODELLIERUNG)

4.2.2.2 Windgeschwindigkeitsmessungen

Veränderungen des Windfeldes, wie sie z. B. durch Gebäude verursacht werden, lassen sich auf einfache Art dadurch untersuchen, dass das physikalische Modell flächig mit Sand bestreut und die lokale Erosion der Sandauflage bei verschiedenen Stärken der Anblasgeschwindigkeit registriert wird. Man erhält so Angaben über die Bereiche in der Umgebung der Gebäude, bei denen die Windgeschwindigkeit zu- oder abnimmt (Abb. 4/11).

Um Strömungsgeschwindigkeiten und deren schnelle zeitliche Änderung exakt feststellen zu können, kommen beispielsweise Hitzdraht- oder Laser-Doppler-Anemometer (LDA) zum Einsatz. Aufgrund ihrer geringen Abmessungen lassen sich erstere gut im Modell platzieren (Abb. 4/12, links). LDA messen berührungslos (Abb. 4/12, rechts). Beide Systeme zeichnen sich durch kurze Reaktionszeiten, wie sie zur Erfassung von Geschwindigkeitszeitreihen im Windkanal erforderlich sind, aus.

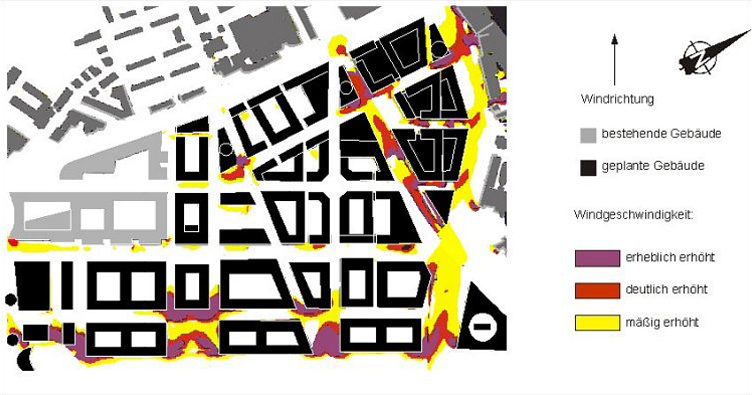

Abb. 4/11: Visualisierung erhöhter Windgeschwindigkeiten durch Sanderosionsuntersuchungen,
Quelle: BLAZEK et al., 1998

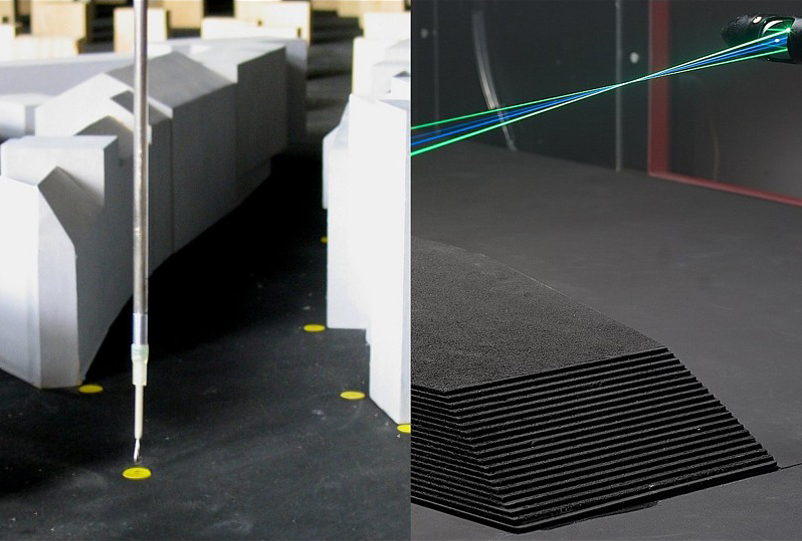

Abb. 4/12: links: Hitzdraht-Anemometer in Straßenschlucht, Quelle: Ingenieurbüro Theurer
rechts: Laser-Doppler Anemometer, Quelle: Universität Hamburg, Institut für Meteorologie
